Silox
Dwupłaszczowy pojemnościowy podgrzewacz c.w.u.
Silox
Dwupłaszczowy pojemnościowy podgrzewacz c.w.u.
Dwupłaszczowy wymiennik to połączenie dwóch zasobników: jednego zanurzonego w drugim. Ciepła woda produkowana jest w oparciu o wymianę ciepła między zewnętrznym płaszczem obiegu pierwotnego (woda grzewcza) a zbiornikiem obiegu wtórnego (woda użytkowa). Powierzchnia wymiany ciepła zapewnia duże wydatki ciepłej wody oraz szybki czas odbudowy zasobnika.
Stal nierdzewna AISI
Normy DIN
DANE OGÓLNE
| pojemność całkowita | l | 955 |
OBIEG PIERWOTNY [C.O.]
| pojemność obiegu pierwotnego | l | 243 |
| maksymalna temperatura pracy | °C | 110 |
| maksymalne ciśnienie robocze CO | bar | 3 |
OBIEG WTÓRNY [C.W.U]
| pojemność c.w.u. | l | 712 |
| maksymalna temperatura c.w.u. | °C | 90 |
| maksymalne ciśnienie robocze c.w.u. | bar | 8 |
PODSTAWOWE DANE
| powierzchnia wymiany ciepła | m2 | 4 |
| straty postojowe | W | 113 |
| klasa energetyczna | C | |
| maksymalna moc wymiennika | kW | 150 |
WYDATKI CIEPŁEJ WODY UŻYTKOWEJ
| wydatek szczytowy przy 40°C | l/10’ | 2752 |
| wydatek szczytowy przy 45°C | l/10’ | 2040 |
| wydatek szczytowy przy 60°C | l/10’ | 1314 |
| wydatek szczytowy przy 40°C | l/60’ | 6808 |
| wydatek szczytowy przy 45°C | l/60’ | 4902 |
| wydatek szczytowy przy 60°C | l/60’ | 2837 |
| wydatek trwały przy 40°C | l/h | 4297 |
| wydatek trwały przy 45°C | l/h | 3490 |
| wydatek trwały przy 60°C | l/h | 2070 |
| czas podgrzania (od 10° do 60°C) | min. | 36 |
| nominalny przepływ czynnika grzewczego | m3/h | 12,2 |

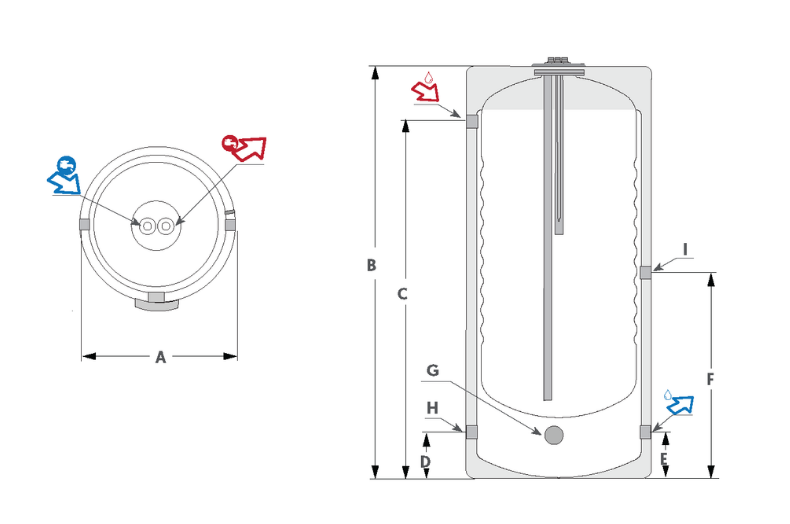

WYMIARY
| średnica zewnętrzna [A] | mm | 950 |
| wysokość całkowita [B] | mm | 2250 |
| wymiar [C] | mm | 1926 |
| wymiar [D] | mm | 336 |
| wymiar [E] | mm | 336 |
| wymiar [F] | mm | n/a |
| masa (pusty) | kg | 239 |
PODŁĄCZENIA
| wlot zimnej wody | cal | G 1 1/4 |
| wylot c.w.u | cal | G 1 1/4 |
| cyrkulacja c.w.u | cal | n/a |
| odpowietrznik | cal | G 1/2 |
| wlot czynnika grzewczego | cal | G 1 1/2 |
| powrót czynnika grzewczego | cal | G 1 1/2 |
| króciec grzałki elektrycznej (opcjonalnie) | cal | G 2 |
| dodatkowy króciec powrotu czynnika grzewczego | cal | n/a |
Aktualne instrukcje instalacji i konserwacji (3)
Broszury handlowe (3)
Schematy (17)
Referencje (1)
BIM (1)
Certyfikaty (2)
Korzyści i zalety
- Bezobsługowa konstrukcja ze stali nierdzewnej 316L
- Duże wydatki ciepłej wody i szybka odbudowa ciepła
- Długa żywotność
- Samoczyszczący
- Możliwość zainstalowania grzałki
- Twarda izolacja z PU
- Dwie pary króćców ( w modelach 140-600)
- Antylegionella
