Silox
Dwupłaszczowy pojemnościowy podgrzewacz c.w.u.
Silox
Dwupłaszczowy pojemnościowy podgrzewacz c.w.u.
Dwupłaszczowy wymiennik to połączenie dwóch zasobników: jednego zanurzonego w drugim. Ciepła woda produkowana jest w oparciu o wymianę ciepła między zewnętrznym płaszczem obiegu pierwotnego (woda grzewcza) a zbiornikiem obiegu wtórnego (woda użytkowa). Powierzchnia wymiany ciepła zapewnia duże wydatki ciepłej wody oraz szybki czas odbudowy zasobnika.
Stal nierdzewna AISI
Normy DIN
DANE OGÓLNE
| pojemność całkowita | l | 355 |
OBIEG PIERWOTNY [C.O.]
| pojemność obiegu pierwotnego | l | 90 |
| maksymalna temperatura pracy | °C | 110 |
| maksymalne ciśnienie robocze CO | bar | 3 |
OBIEG WTÓRNY [C.W.U]
| pojemność c.w.u. | l | 265 |
| maksymalna temperatura c.w.u. | °C | 90 |
| maksymalne ciśnienie robocze c.w.u. | bar | 8 |
PODSTAWOWE DANE
| powierzchnia wymiany ciepła | m2 | 2,2 |
| straty postojowe | W | 99 |
| klasa energetyczna | C | |
| maksymalna moc wymiennika | kW | 77 |
WYDATKI CIEPŁEJ WODY UŻYTKOWEJ
| wydatek szczytowy przy 40°C | l/10’ | 1148 |
| wydatek szczytowy przy 45°C | l/10’ | 847 |
| wydatek szczytowy przy 60°C | l/10’ | 536 |
| wydatek szczytowy przy 40°C | l/60’ | 3366 |
| wydatek szczytowy przy 45°C | l/60’ | 2411 |
| wydatek szczytowy przy 60°C | l/60’ | 1368 |
| wydatek trwały przy 40°C | l/h | 2208 |
| wydatek trwały przy 45°C | l/h | 1793 |
| wydatek trwały przy 60°C | l/h | 1041 |
| czas podgrzania (od 10° do 60°C) | min. | 23 |
| nominalny przepływ czynnika grzewczego | m3/h | 6,3 |

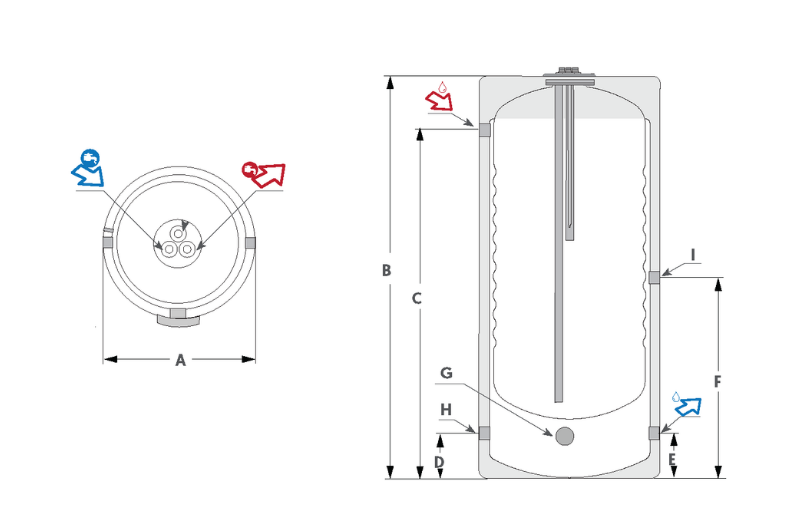

WYMIARY
| średnica zewnętrzna [A] | mm | 620 |
| wysokość całkowita [B] | mm | 1722 |
| wymiar [C] | mm | 1510 |
| wymiar [D] | mm | 180 |
| wymiar [E] | mm | 180 |
| wymiar [F] | mm | 845 |
| masa (pusty) | kg | 90 |
PODŁĄCZENIA
| wlot zimnej wody | cal | G 1 |
| wylot c.w.u | cal | G 1 |
| cyrkulacja c.w.u | cal | G 1 |
| odpowietrznik | cal | G 1/8 |
| wlot czynnika grzewczego | cal | G 1 1/2 |
| powrót czynnika grzewczego | cal | G 1 1/2 |
| króciec grzałki elektrycznej (opcjonalnie) | cal | G 2 |
| dodatkowy króciec powrotu czynnika grzewczego | cal | G 1 1/2 |
Aktualne instrukcje instalacji i konserwacji (3)
Broszury handlowe (3)
Referencje (2)
Schematy (17)
BIM (1)
Certyfikaty (2)
Korzyści i zalety
- Bezobsługowa konstrukcja ze stali nierdzewnej 316L
- Duże wydatki ciepłej wody i szybka odbudowa ciepła
- Długa żywotność
- Samoczyszczący
- Możliwość zainstalowania grzałki
- Twarda izolacja z PU
- Dwie pary króćców ( w modelach 140-600)
- Antylegionella
