Silox S

Dwupłaszczowy wymiennik ciepłej wody użytkowej

Silox S

Dwupłaszczowy wymiennik ciepłej wody użytkowej

Koncepcja dwupłaszczowego wymiennika polega na połączeniu dwóch zasobników, jednego zanurzonego w drugim. Produkcja ciepłej wody opiera się na wymianie ciepła między zewnętrznym płaszczem obiegu pierwotnego (woda grzewcza) a zbiornikiem obiegu wtórnego (woda użytkowa). Powierzchnia wymiany ciepła zapewnia duże wydatki ciepłej wody oraz szybki czas odbudowy zasobnika.

316L

Stal nierdzewna AISI

10 lat

Gwarancja na zasobnik

4753/8

Normy DIN

DANE OGÓLNE

pojemność całkowita

122

OBIEG PIERWOTNY [C.O.]

pojemność wodna	l	30
maksymalna tmperatura pracy	°C	110
maksymalne ciśnienie pracy	bar	3

OBIEG WTÓRNY [C.W.U]

pojemność zasobnika	l	92
maksymalna temperatura pracy	°C	90
maksymalne ciśnienie pracy	bar	B

PODSTAWOWE DANE

powierzchnia wymiany ciepła	m2	92
straty postojowe	W	90
klasa energetyczna		B

WYDATKI CIEPŁEJ WODY UŻYTKOWEJ

wydatek szczytowy przy 40°C	l/10’	428
wydatek szczytowy przy 45°C	l/10’	287
wydatek szczytowy przy 60°C	l/10’	183
wydatek szczytowy przy 40°C	l/60’	1551
wydatek szczytowy przy 45°C	l/60’	1046
wydatek szczytowy przy 60°C	l/60’	569
wydatek trwały przy 40°C	l/h	960
wydatek trwały przy 45°C	l/h	920
wydatek trwały przy 60°C	l/h	545
czas podgrzania (od 10° do 60°C)	Min.	20
nominalny przepływ czynnika grzewczego	m3/h	3,2
max moc wymiennika	kW	40

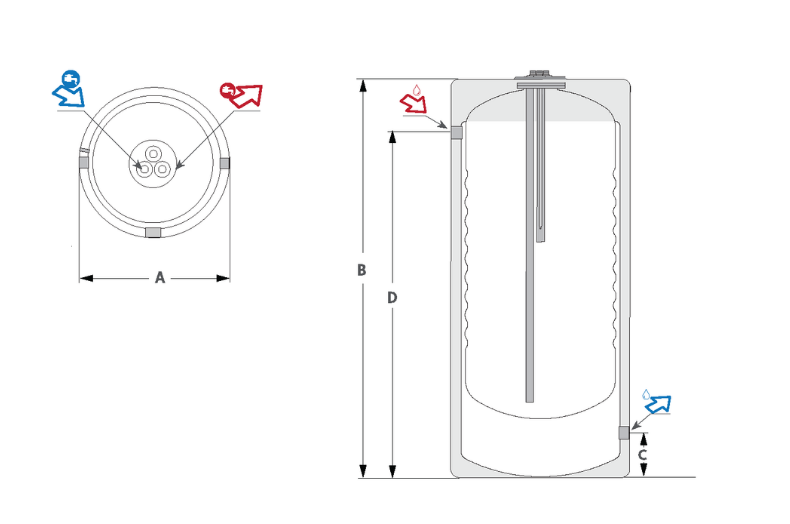

WYMIARY

wymiar [A]	mm	480
wymiar [B]	mm	1155
wymiar [C]	mm	170
wymiar [D]	mm	980
waga (pusty)	kg	51

PODŁĄCZENIA

wlot zimnej wody [M]	cal	G 3/4
wylot c.w.u [M]	cal	G 3/4
cyrkulacja c.w.u [M]	cal	G 3/4
odpowietrznik [F]	cal	1/8
wlot czynnika grzewczego [F]	cal	1
powrót czynnika grzewczego [F]	cal	1

Aktualne instrukcje instalacji i konserwacji (3)

Silox S	pdf
Instrukcja Webserwer	pdf
Warunki gwarancji	pdf

BIM (1)

Silox S

zip

Broszury handlowe (1)

Katalog 2024/2025_Kondensacja i Ciepła Woda Użytkowa

pdf

Certyfikaty (2)

Silox, Silox S Atest higieniczny PZH	pdf
Silox S Deklaracja zgodności CE	pdf

Design

Wymiennik wewnętrzny Silox S poddawany jest pasywacji w celu podniesienia odporności na korozję. Zastosowane specjalne procedury spawalnicze oraz materiał - stal 316L o bardzo niskiej zawartości węgla składający się z chromu, niklu i molibdenu, zapewniają maksymalną odporność na korozję i minimalizuje wszelkie skutki uboczne spawania.

Stop 316L jest odporny na powstawanie wżerów korozji wywoływanych chlorem zawartym w wodzie pitnej. Ten nietoksyczny i trwały materiał jest powszechnie stosowany w branżach, w których higiena jest głównym czynnikiem. Testy higieniczne potwierdzają, że stal nierdzewna jest idealnym materiałem do produkcji zbiorników do ciepłej wody.

Wymiennik dwupłaszczowy Silox S

Koncepcja wymiennika dwupłaszczowego jest połączeniem dwóch zasobników, jednego zanurzonego w drugim.
Produkcja ciepłej wody opiera się na wymianie ciepła między zewnętrznym płaszczem obiegu pierwotnego (woda grzewcza) a zbiornikiem obiegu wtórnego (woda użytkowa).

Korzyści i zalety

Bezobsługowa konstrukcja ze stali nierdzewnej 316L
Duże wydatki ciepłej wody
Antylegionella
Długa żywnotność
Samoczyszczacy
Twarda izolacja z PU
Szybka odbudowa ciepła
